Molla a gas 16-1

La seguente tabella offre informazioni dettagliate sulle molle a gas tipo 16-1

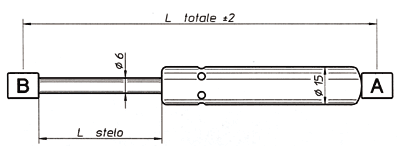

NOTE: la "L totale" si intende a molla tutta estesa misurata sull'interasse dei fori/perni di fissaggio.
La forza F1 può essere selezionata in multipli di 50N in un range da 50N a 400N.



Lunghezza Tot Corsa attacchi articolo download
    Lato A Lato B   dxf pdf
105 22 17 17 16 - 1 - 10426
178 55 17 17 16 - 1 - 01726
225 80 17 17 16 - 1 - 10220
243 55 17 17 16 - 1 - 01731
274 95 201 201 16 - 1 - 11207
263 100 17 17 16 - 1 - 01734
305 110 17 17 16 - 1 - 01737
319 115 201 201 16 - 1 - 11206
365 150 17 17 16 - 1 - 03479
Dimensioni in mm
